精品案例丨LineX微距相机赋能锂电隔膜高精度缺陷检测
锂电隔膜作为电池核心安全组件，对微小缺陷检测、生产速度及检测稳定性提出了严苛要求。针对传统线阵相机存在的**畸变、速度与分辨率难兼顾、易污染偏移及安装空间受限**等问题，INSNEX推出基于CIS微距相机的隔膜检测方案。凭借**无镜头无畸变、高速扫描、高集成抗污抗震及轻薄易安装**等优势，可适配涂布机、分切机、复卷机等生产环节，实现隔膜缺陷的高速、高精度在线检测。方案可实现**缺陷检出率≥99.9%、人工复检工时减少90%、检测效率提升300%**，并支持缺陷图像存储追溯及快速换型，助力隔膜企业提升生产效率、产品质量与产线自动化水平。
01 引言
在锂电池的结构中，锂电隔膜是关键的内层组件之一。
锂电隔膜是一种由聚烯烃（聚乙烯 PE、聚丙烯 PP 为主）或复合材质制成的多孔高分子薄膜，核心作用是置于锂离子电池正极与负极之间，物理隔离正负极以防止短路，同时允许锂离子通过微孔在正负极之间往返迁移，兼具离子导通性与热安全保护功能。隔膜的性能决定电池的界面结构、内阻等，对电池的容量、循环等产生影响。
锂电池隔膜是锂电池核心安全防线，国家标准GB/T 36276-2018以及国际行业标准IEC 62619:2021都有明确其为锂电池核心安全组件，而随着锂电池技术升级、应用场景扩容、安全事故倒逼、法规标准加严，隔膜企业面临越来越高的品质要求。
隔膜生产过程中产生的缺陷，会从电池安全、电化学性能、生产一致性与成本对锂电池造成不可逆的负面影响，严重时直接导致电池报废或引发安全事故。在这一背景下，苏映视推出的LineX微距相机助力隔膜生产企业提质增效，提高良品率，为锂电隔膜的安全可靠保驾护航。
02 传统相机挑战
在越来越多的锂电隔膜工艺应用上，传统线阵相机逐渐无法满足客户的要求，其主要局限性在于：
1.成像畸变与像差，缺陷识别精度不足
传统线阵相机依赖镜头成像，边缘区域易出现畸变，导致微小缺陷误判或漏检；且镜头的光学像差会降低像素一致性，影响缺陷识别精度。
2.帧率与分辨率矛盾，检测速度与精度难兼顾
传统线阵相机的检测速度受限于帧率 - 分辨率矛盾：提升分辨率会导致数据量暴增，需更高算力支撑，易出现检测延迟；若降低分辨率，又无法识别微小缺陷。
3.易污染易偏移，维护频繁影响产线稼动
传统线阵相机的镜头、光源易受粉尘污染，且震动会导致物距偏移，需定期停机校准，影响产线稼动率；高倍率镜头的清洁维护成本高。
4.安装空间受限，与小型化智能化趋势相悖
安装空间极容易受到安装环境的限制，通常要求生产设备预留足够的安装空间，与当前设备要求小型化、智能化趋势不符。
03 CIS核心优势
锂电隔膜检测中，CIS（Contact Image Sensor，接触式图像传感器） 能够替代传统线阵相机，核心原因是其适配隔膜高速、高精度、高稳定性的检测需求，在成本、安装、成像一致性上具备显著优势，尤其契合隔膜微小缺陷（如 5–20μm 针孔）和尺寸测量二合一的检测场景。
具体体现在：
1.无镜头近距成像，无畸变高均匀性
CIS 无需镜头，感光单元直接 “贴近” 隔膜表面扫描，无光学畸变，像素均匀性可达 99% 以上，能清晰捕捉低对比度缺陷（如油污、超薄区厚度偏差）。
2.并行高速扫描，适配高速产线
CIS 采用行扫描 + 并行数据理架构，扫描频率与产线速度同步性更强，即使在 500m/min 速度下，仍能保持检测精度。
3.高集成抗污抗震，维护成本更低
CIS 集成度高，无外置镜头，传感器表面可加装防尘保护膜，抗震动、抗粉尘能力强。
4.轻薄紧凑易安装，无需复杂调试
安装时仅需固定传感器与隔膜的距离（通常＜1mm），无需太多安装空间，通常可以直接安装在生产设备上，无需复杂光学调试。
CIS 替代传统线阵相机，本质是技术适配性与成本效益的双重选择——其无畸变、高一致性的成像特性，完美匹配隔膜微小缺陷检测需求；同时，高速、低维护的优势，契合工业产线的效率要求。

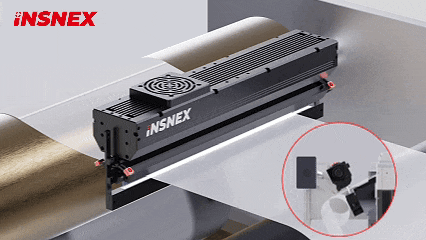

04 全新行业解决方案
隔膜生产流程：

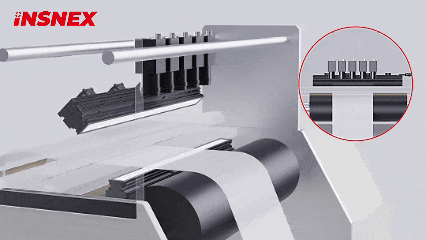

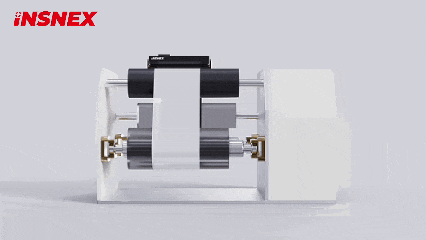

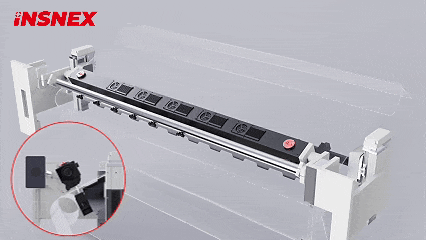

应用场景：涂布机、分切机、复卷机等。

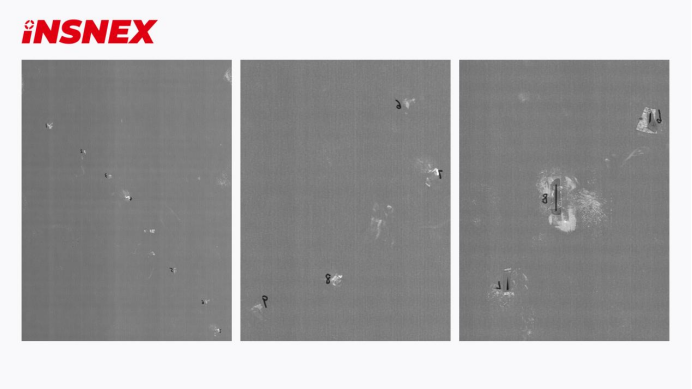

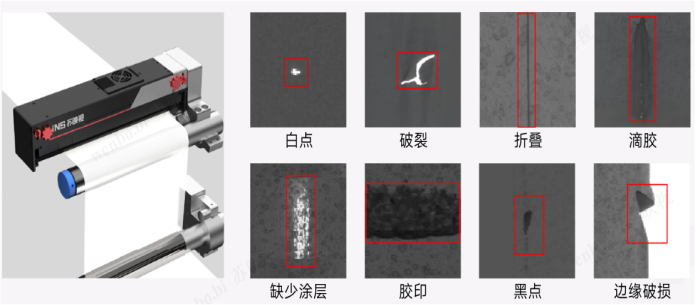

检出缺陷展示：
05 客户收益
1.帮助客户实现全自动缺陷检测，消除人工干预，减少人工复检工时90%
2.提升锂电隔膜在线检测精度，确保缺陷检出率≥99.9%。
3.狭小空间，使用微距相机开发三轴同步检测系统，检测效率提升 300%。
4.缺陷检出率在99.9%以上，即使面对切拉换型，生产操作员也能使用配方管理在几分钟内快速恢复生产。
5.隔膜厂商在采用了苏映视的高速微距相机后，不仅大幅度提高了出货效率，还改进了产品的出货质量，并实现了不良缺陷图像数据的存储和追溯。
6.达成了更高速的自动化生产，也大幅降低了不良品流出的几率，实现效率与效益的双赢。
06 客户评价
“苏映视的CIS微距相机解决了我们的核心痛点。它帮助我们实现了全自动缺陷检测，消除了人工干预，减少了90%的人工复检工时；即使在切拉换型时，操作员也能用配方管理在几分钟内快速恢复生产。最关键的是，缺陷检出率稳定保持在99.9%以上，让我们对隔膜安全防线彻底放心。”
——某国内头部隔膜企业 技术负责人
关于我们
INSNEX苏映视，成立于2017年，长期深耕于视觉检测场景，依托深厚的行业应用积淀，不断探索和迭代【让缺陷更清晰】的先进成像产品，以及「Vision+AI」平台软件，为缺陷检测领域不断探索更佳体验的技术和产品。 LineX系列近场线扫相机（NFL），是INSNEX面向紧凑空间打造的All-In-One成像方案。LineX相机以高集成度、小型、极低畸变等优势，使得多机拼接的难题迎刃而解，让清晰成像更容易。搭配INSNEX的另一款「Vision+AI」平台软件产品InsWorks，可轻松应对复杂检测系统的开发和部署，全面提升缺陷检测的精度和稳定性。
目前INSNEX产品已广泛部署于锂电、印刷、PCB、半导体、3D打印等工业领域。代理商覆盖了全球多个地区，汇聚了一批资深的技术伙伴资源，提供各地区客户的本地化服务，让线扫成像和缺陷检测系统触手可及。
