精品案例丨彻底淘汰线扫拼接？看苏映视CIS方案如何赋能涂布工艺升级

01 引言

动力电池极片涂布是锂电池制造中连接 “浆料制备” 与 “电芯装配” 的咽喉级核心工艺，涂布凭借高精度、高速度、高稳定性及对浆料的优异适应性，已成为行业绝对主导方案，尤其在负极涂布领域几乎是唯一选择。然而，传统线扫相机方案长期受困于拼接误差、调试复杂等顽疾，难以满足极限制造对检测一致性及快速换型的要求。

面对这一行业性难题，一家全球领先的动力电池制造商率先寻求突破。该公司市场份额连续多年位居全球第一，是电动汽车电池领域的绝对龙头。其携手苏映视，创新引入CIS微距检测方案，双方以“零拼接、高精度、快部署”为核心，共同重构涂布检测的新范式，为锂电制造质量闭环打造出可复用的标杆路径。

02 客户痛点与挑战

宽幅涂布是动力电池极片生产的核心工序,涂布上下表面是否错位及均匀性直接影响电池安全与性能。同时，超薄箔材在高速运转中易出现打皱、断带，干燥环节也可能引发极片开裂等表面缺陷。这些缺陷必须实现100%稳定检出，否则一旦流入后续工艺，将带来重大安全隐患。

传统线扫系统在面对大宽幅1000mm-1500mm视野下0.04mm超高像素解析度要求时，只能通过多支16K相机镜头拼接来实现宽幅覆盖。然而，这种方案在实际应用中暴露出四大难题：

1.相机拼接误差难以消除

多相机标定复杂，图像拼接处极易产生错位，直接影响正反面双层涂料区错位值的量测精度，进而干扰涂布机PLC的纠偏准确性。在此情况下，MSA（测量系统分析）很难通过。

2.调试周期长，停机成本高昂

设备安装后，需反复调整安装高度、焦点位置、光源照射角度及与相机sensor的重合度等参数。每次调试都意味着产线停机，成本极为高昂。

3.漏涂、异物等“零容忍”缺陷存在漏检风险

线扫相机在图像边缘处畸变较大。对于0.05mm级别的漏涂或异物缺陷，边缘畸变会导致缺陷尺寸被“伪缩小”，甚至完全无法呈现，从而带来严重的漏检风险。

4.多相机系统的“隐形成本”居高不下

系统配置高度依赖精通视觉的专业工程师现场精调，普通客户服务工程师难以独立完成。此外，当产线在不同幅宽的极片切拉换型时，需重新调整安装高度并再次标定，对后期维保人员的技术要求极高，显著增加了长期运营成本。

03 解决方案

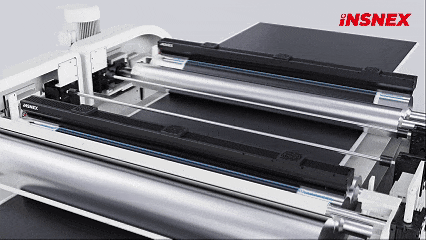

针对该客户在涂布工艺升级中的迫切需求，苏映视创新推出高分辨率LineX2黑白CIS检测系统，以三大技术突破，精准破解传统线扫方案的四维难题：

1.宽幅覆盖“零拼接”——彻底消除拼接误差

采用微距光学系统，单支相机即可覆盖超宽幅涂布面（最高可达1.5m+），无需多相机组合；

彻底省去多相机标定环节，图像采集“一次成型”，从源头杜绝拼接错位；

实现高精度A/B面视觉纠偏，为涂布机PLC提供稳定可靠的错位值数据，助力MSA顺利通过。

2.微米级高精成像——零容忍缺陷无处遁形

搭载600dpi（900 1200 1800dpi可选）高分辨率CMOS传感器，配合微距镜头，可清晰识别μm级涂层颗粒、划痕、褶皱；

彻底告别线扫相机振动或镜头边缘畸变带来的针孔、异物漏检风险，实现0.05mm级别缺陷的稳定检出。

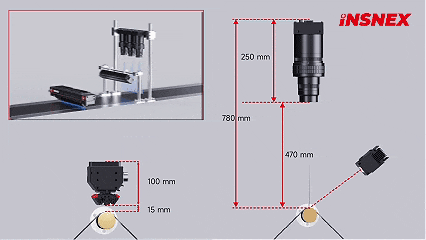

3.All-in-One一体化设计——调试周期缩短70%

预置光源、镜头、相机、调焦机构于一体，开箱即用，支持一键式标定；

智能算法自适应不同基材（铜箔/铝箔）及浆料特性，换型效率提升50%；

大幅降低对专业视觉工程师的依赖，普通客户服务工程师亦可轻松完成配置与维护。

04 客户收益

导入苏映视CIS方案后，客户在涂布纠偏及检测环节实现三大提升：

1.良率提升

缺陷检出率从99%提升至99.8%，年减少数千万元潜在质量损失；

2.运维降本

专业视觉调试人力需求降低60%；

3.效率提升

设备综合效率（OEE）提升15%。

05 客户评价

“苏映视微距方案解决了宽幅检测的‘老大难’问题，无需拼接即可实现全幅面高精度成像，帮助我们缩短了新产线爬坡周期，成为工艺升级的关键抓手。”

——客户涂布工艺负责人

06 关于我们

INSNEX苏映视，成立于2017年，长期深耕于视觉检测场景，依托深厚的行业应用积淀，不断探索和迭代【让缺陷更清晰】的先进成像产品，以及「Vision+AI」平台软件，为缺陷检测领域不断探索更佳体验的技术和产品。     LineX系列近场线扫相机（NFL），是INSNEX面向紧凑空间打造的All-In-One成像方案。LineX相机以高集成度、小型、极低畸变等优势，使得多机拼接的难题迎刃而解，让清晰成像更容易。搭配INSNEX的另一款「Vision+AI」平台软件产品InsWorks，可轻松应对复杂检测系统的开发和部署，全面提升缺陷检测的精度和稳定性。

目前INSNEX产品已广泛部署于锂电、印刷、PCB、半导体、3D打印等工业领域。代理商覆盖了全球多个地区，汇聚了一批资深的技术伙伴资源，提供各地区客户的本地化服务，让线扫成像和缺陷检测系统触手可及。
