在锂电池的结构中，锂电隔膜是关键的内层组件之一。

锂电隔膜是一种由聚烯烃（聚乙烯 PE、聚丙烯 PP 为主）或复合材质制成的多孔高分子薄膜，核心作用是置于锂离子电池正极与负极之间，物理隔离正负极以防止短路，同时允许锂离子通过微孔在正负极之间往返迁移，兼具离子导通性与热安全保护功能。隔膜的性能决定电池的界面结构、内阻等，对电池的容量、循环等产生影响。

锂电池隔膜是锂电池核心安全防线，国家标准GB/T 36276-2018以及国际行业标准IEC 62619:2021都有明确其为锂电池核心安全组件，而随着锂电池技术升级、应用场景扩容、安全事故倒逼、法规标准加严，隔膜企业面临越来越高的品质要求。

隔膜生产过程中产生的缺陷，会从电池安全、电化学性能、生产一致性与成本对锂电池造成不可逆的负面影响，严重时直接导致电池报废或引发安全事故。在这一背景下，苏映视推出的LineX微距相机助力隔膜生产企业提质增效，提高良品率，为锂电隔膜的安全可靠保驾护航。

在越来越多的锂电隔膜工艺应用上，传统线阵相机逐渐无法满足客户的要求，其主要局限性在于：

1.成像畸变与像差，缺陷识别精度不足

传统线阵相机依赖镜头成像，边缘区域易出现畸变，导致微小缺陷误判或漏检；且镜头的光学像差会降低像素一致性，影响缺陷识别精度。

2.帧率与分辨率矛盾，检测速度与精度难兼顾

传统线阵相机的检测速度受限于帧率 - 分辨率矛盾：提升分辨率会导致数据量暴增，需更高算力支撑，易出现检测延迟；若降低分辨率，又无法识别微小缺陷。

3.易污染易偏移，维护频繁影响产线稼动

传统线阵相机的镜头、光源易受粉尘污染，且震动会导致物距偏移，需定期停机校准，影响产线稼动率；高倍率镜头的清洁维护成本高。

4.安装空间受限，与小型化智能化趋势相悖

安装空间极容易受到安装环境的限制，通常要求生产设备预留足够的安装空间，与当前设备要求小型化、智能化趋势不符。

图1 传统线阵相机安装示意图

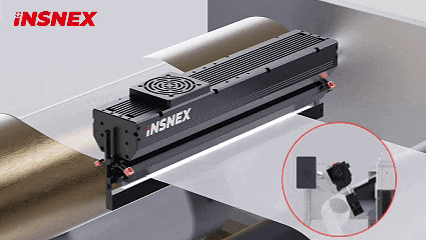

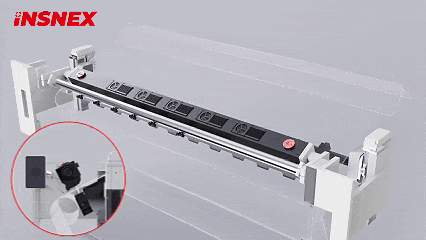

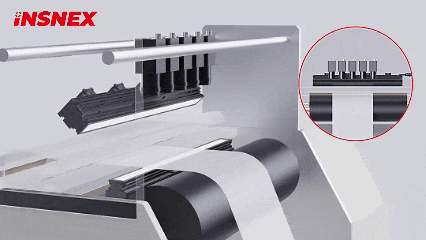

图2 CIS安装示意图

锂电隔膜检测中，CIS（Contact Image Sensor，接触式图像传感器） 能够替代传统线阵相机，核心原因是其适配隔膜高速、高精度、高稳定性的检测需求，在成本、安装、成像一致性上具备显著优势，尤其契合隔膜微小缺陷（如 5–20μm 针孔）和尺寸测量二合一的检测场景。

具体体现在：

1.无镜头近距成像，无畸变高均匀性

CIS 无需镜头，感光单元直接 “贴近” 隔膜表面扫描，无光学畸变，像素均匀性可达 99% 以上，能清晰捕捉低对比度缺陷（如油污、超薄区厚度偏差）。

2.并行高速扫描，适配高速产线

CIS 采用行扫描 + 并行数据理架构，扫描频率与产线速度同步性更强，即使在 500m/min 速度下，仍能保持检测精度。

3.高集成抗污抗震，维护成本更低

CIS 集成度高，无外置镜头，传感器表面可加装防尘保护膜，抗震动、抗粉尘能力强。

4.轻薄紧凑易安装，无需复杂调试

安装时仅需固定传感器与隔膜的距离（通常＜1mm），无需太多安装空间，通常可以直接安装在生产设备上，无需复杂光学调试。

CIS 替代传统线阵相机，本质是技术适配性与成本效益的双重选择——其无畸变、高一致性的成像特性，完美匹配隔膜微小缺陷检测需求；同时，高速、低维护的优势，契合工业产线的效率要求。

隔膜生产流程：

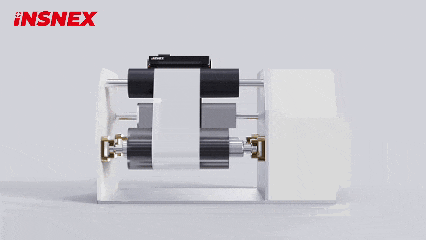

应用场景：涂布机、分切机、复卷机等。

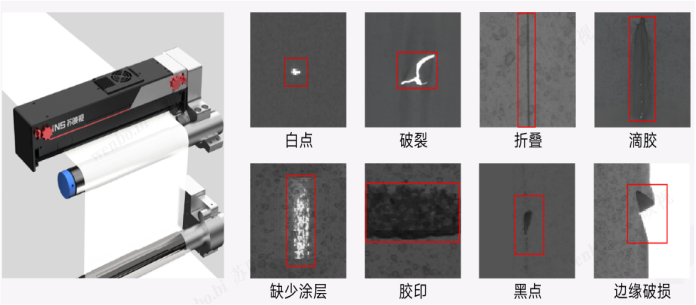

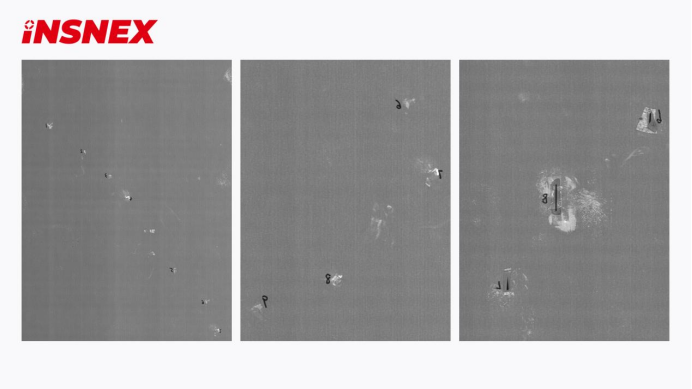

检出缺陷展示：

1.帮助客户实现全自动缺陷检测，消除人工干预，减少人工复检工时90%

2.提升锂电隔膜在线检测精度，确保缺陷检出率≥99.9%。

3.狭小空间，使用微距相机开发三轴同步检测系统，检测效率提升 300%。

4.缺陷检出率在99.9%以上，即使面对切拉换型，生产操作员也能使用配方管理在几分钟内快速恢复生产。

5.隔膜厂商在采用了苏映视的高速微距相机后，不仅大幅度提高了出货效率，还改进了产品的出货质量，并实现了不良缺陷图像数据的存储和追溯。

6.达成了更高速的自动化生产，也大幅降低了不良品流出的几率，实现效率与效益的双赢。

“苏映视的CIS微距相机解决了我们的核心痛点。它帮助我们实现了全自动缺陷检测，消除了人工干预，减少了90%的人工复检工时；即使在切拉换型时，操作员也能用配方管理在几分钟内快速恢复生产。最关键的是，缺陷检出率稳定保持在99.9%以上，让我们对隔膜安全防线彻底放心。”

——某国内头部隔膜企业 技术负责人

INSNEX苏映视，长期专注于工业『视觉缺陷检测』领域的技术与产品创新。

凭借丰富的场景案例与经验，我们持续推出“让缺陷更清晰”的先进成像产品，包括LineX微距线扫相机、RealSurface 2.5D成像系统、InScope系列AI智能相机等，助力行业用户轻松应对各类成像挑战。

此外，核心软件产品InsWorks系列，集2D/3D/ACI/AI等多种算法与工具于一体，为复杂检测系统的开发提供强大平台支撑，让缺陷检测更轻松、更稳定。

苏映视目前产品已广泛应用于锂电、面板、半导体、光伏、消费电子、3D打印等多个工业质检场景。
